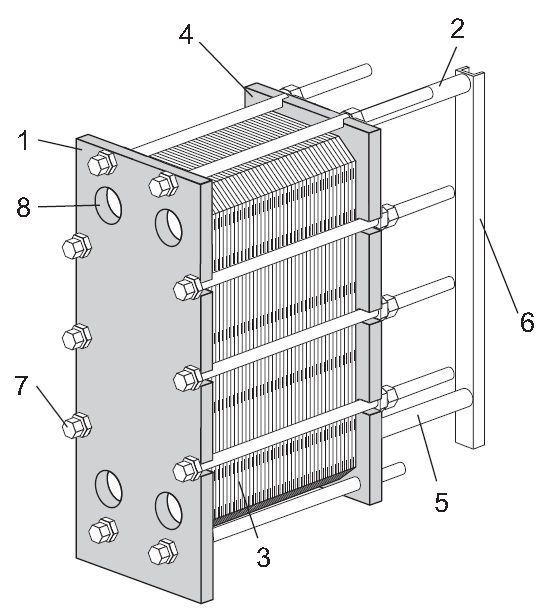

板式換熱器的結構主要由以下8個主要部位組成。他們分別是：

1.固定夾緊板

固定的板片，帶有不同數量的用于連接管道系統的接口孔。上導桿和下導桿

連接至固定板。

2.上導桿

承載板片組和壓緊板。

3.板片組

熱量通過板片從一種介質傳到另一種介質。板片組由槽形板、端板、密封墊

和過渡板（某些情況下）組成。板片組的測量數據為尺寸A，即固定板與壓

緊板之間的測量數據。參考板式換熱器圖紙。

4.活動壓緊板

可移動的板片，可包含各種用于連接管道系統的接口孔。

5.下導桿

保持槽形板、連接板和壓緊板的底端對齊。

6.支柱

支撐上導桿和下導桿。

7.緊固螺栓

壓緊固定板與壓緊板之間的板片組。

帶有軸承盒的螺栓是緊固螺栓。

剩余的螺栓用作鎖定螺栓。

8.接口角孔

穿過固定板的接口孔允許介質進入或退出換熱器。

除此之外，我們還有一些其他可供選擇的部件。他們分別是：

接頭

? 雙頭螺栓

接口孔周圍帶螺紋的雙頭螺栓將法蘭接頭固定到設備。

多段

? 隔板

多流程配置中使用的堅固碳鋼板。在需要時加固轉向板。

可選組件

? 支撐腳

提供穩定性，并用來通過螺栓將換熱器固定到底座。

? 防護罩

覆蓋板片組，避免高溫或侵蝕性的液體泄漏或（人員）接觸高溫板片組。

? 螺栓保護裝置

用以保護緊固螺栓螺紋的塑料管。

? 保溫層

對于換熱器表面的溫度過高或過低的應用，可使用保溫層。

? 提升裝置

安裝到換熱器上的獨立裝置，用于提升換熱器。

? 接地凸耳

接地連接可用來消除在設備中發生靜電積累的風險。

? 接口蓋板

用以避免運輸過程中顆粒進入換熱器的保護裝置。

? 接水盤

根據換熱器中的流體類型和安裝類型，可能需要接水盤（排水箱），以避免

人員傷害和設備損壞。

? 提升或運輸固定裝置

固定在固定板與壓緊板之間的鎖定裝置。

以上就是對于板式換熱器結構最詳細的闡釋，如果還有其他關于結構方面的問題，請關注咨詢我們。
