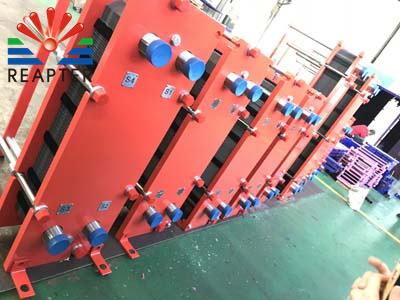

寬流道板式換熱器是一種新型的G效換熱器，由一系列具有一定波紋形狀的金屬片組成。各種板材之間形成薄矩形通道，通過半片進行熱交流。寬流道板式換熱器是液-液-蒸汽的熱交流設備。具有換熱效率高、熱損失小、結構緊湊面積小、設備清洗方便、應用廣泛、使用壽命長等特點。在相同壓力下，其傳熱系數是管式換熱器的3-5倍，占管式換熱器面積的三分之一，熱回收率可高達90%以上。
板式換熱器構成要素：

板式換熱器主要由傳熱板、密封墊片、兩端壓板、夾緊螺栓、支架等組成。

板式換熱器各部件的功能如下
一、傳熱板。
傳熱板是熱交換器的主要部件。通常，波紋是人形的。根據流體介質的不同，傳熱板的數據也不同。它們大多由不銹鋼和鈦制成。
二、密封墊片。
板式換熱器的密封墊片主要在換熱板之間密封。數據包括：丁腈橡膠、三元乙丙橡膠、氟橡膠等，根據不同介質選擇不同的橡膠。
三、兩端壓板。
兩端的壓板主要是夾緊所有的傳熱板，以確保流體介質不泄漏。
四、夾緊螺栓。
夾緊螺栓主要用于擰緊兩端的壓板。夾緊螺栓通常是雙頭螺紋。預緊螺栓時，固定板的扭矩應均勻。
五，掛架
一是支撐換熱板，便于拆卸、清洗、組裝等。
