板式熱交換器的應用范圍很多，而具體的工況又決定了它的流程配置，主要有單流程和多流程的配置，具體使用哪種配置要根據實際的工況來定，那么單流程和多流程設計中的板片配置有什么講究嗎？

板式熱交換器的應用范圍可以分為幾大類，主要是暖通制冷行業，石化天然氣行業，啤酒飲料行業，造紙行業，制藥行業，發電行業，每一個行業對板換的使用情況都不一樣，就是所說的單流程和多流程。

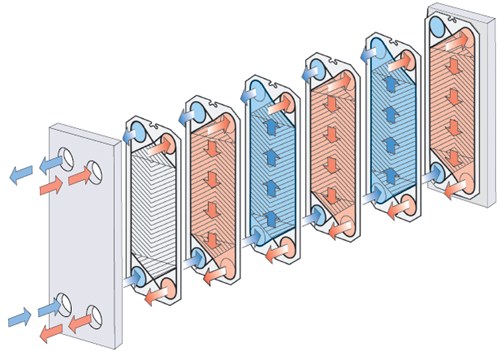

板式熱交換器由一組波紋金屬板片構成，均配有接口孔，供兩側溫度不同的流體流入和流出。熱量傳遞通過換熱板片在兩種介質之間發生。換熱板片組裝配在固定夾緊板與活動夾緊板之間，并通過緊固螺栓壓緊。板片上附有密封膠條，密封膠條對板間通道起密封作用并使液體流入相鄰?fù)ǖ?。板片波紋引起介質紊流并且支撐板 片承受差壓。

單流程配置中只有兩塊板片不傳熱，就是頭板和尾板。單流程在最后一側附上一張盲板，就是四個角孔封死的板片，防止介質與夾緊板接觸。

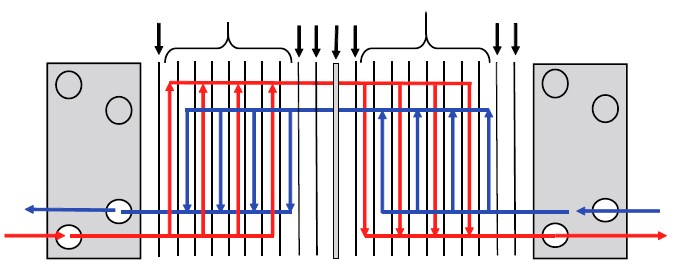

通過不穿孔端口的轉向板片的使用，可創建多流程配置。這主要是為了改變一種或兩種流體的流動方向。多流程可用于因介質要求較慢加熱造成加熱時間較長的工藝。四個端口配制于兩側。比如雙流程配置中，就有3塊板片不傳熱。

板式熱交換器單流程和多流程的配置就是利用板片的組合來實現，針對不同的工況設計使用不同的工況，能夠盡可能多得降低成本。
